Isıcam Seçimi: Çift Cam, Üçlü Cam, Low-E ve Güneş Kontrol Camı

Bir pencerenin yalıtım performansını konuşurken genellikle profile odaklanırız: kaç odacıklı, kaç contalı, kaç milimetre. Oysa standart ölçülerdeki bir pencerede yüzeyin büyük bölümünü cam oluşturur. Bu yüzden doğru profili yanlış camla kullanmak, en iyi sistemi bile vasat bir pencereye dönüştürebilir. Bu rehberde ısıcam türlerini, kaplamaları ve hangi camın hangi PVC seriye sığdığını anlatıyoruz.

Isıcam nedir?

Isıcam (yalıtım camı), iki veya daha fazla cam levhanın, kenarlarından bir ara boşluk çıtasıyla birbirinden ayrılıp sızdırmaz şekilde birleştirilmesiyle oluşan cam ünitesidir. Camlar arasındaki kapalı boşluk, ısının iletimini azaltan bir tampon görevi görür. Boşluk kuru hava ile ya da daha iyi yalıtım için argon gibi bir soy gazla doldurulabilir. Isıcam üniteleri için Avrupa'da TS EN 1279 standart serisi uygulanır.

Isıcamlar genellikle "4+16+4" gibi yazılır: 4 mm cam, 16 mm boşluk, 4 mm cam; toplam kalınlık 24 mm. Profil kataloglarında yazan "24 mm'ye kadar", "36 mm'ye kadar" ifadeleri, kanadın taşıyabileceği bu toplam kalınlığı anlatır.

Çift cam mı, üçlü cam mı?

Çift cam iki cam ve bir boşluktan oluşur. Doğru kaplama ve gaz dolguyla Akdeniz ikliminin büyük bölümü için yeterli performans sağlar, daha hafiftir ve maliyeti daha düşüktür.

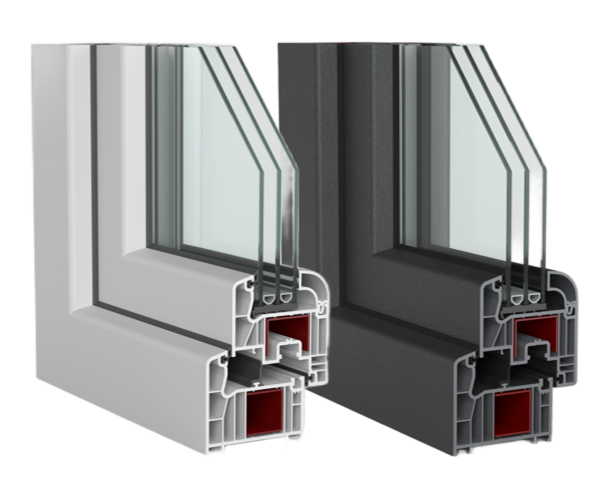

Üçlü cam üç cam ve iki boşluktan oluşur. Isı geçirgenliği (Ug) belirgin şekilde daha düşüktür ve ses yalıtımına da katkı sağlar. Buna karşılık:

• Daha ağırdır; kanat, menteşe ve takviye seçiminde bu ağırlık hesaba katılmalıdır.
• Daha kalındır; ancak cam kapasitesi yeterli olan serilere uygulanabilir.
• Maliyeti daha yüksektir.

Kışı sert geçen iç kesimler, gürültülü cadde kenarları ve enerji verimliliğinin öncelikli olduğu projeler üçlü cam için doğal adaylardır. Kıyıdaki ılıman bölgelerde ise kaplamalı, gaz dolgulu bir çift cam çoğu zaman daha dengeli bir tercihtir.

Kaplamalar: low-e ve güneş kontrol

Camın yalıtım performansını en çok artıran unsur, cam yüzeyine uygulanan ince metal oksit kaplamalardır.

• Low-e (düşük yayıcılıklı, ısı kontrol) kaplama: Uzun dalga boylu ısı ışınımını yansıtır. Kışın içerideki ısının dışarı kaçmasını, yazın ise dışarıdaki ısının içeri ışınım yoluyla geçmesini azaltır. Ug değerini belirgin şekilde düşürür.
• Güneş kontrol kaplaması: Güneşten gelen enerjinin bir kısmını yansıtarak odanın ısınmasını sınırlar. Bu etki g değeri (toplam güneş enerjisi geçirgenliği) ile ifade edilir; g değeri düştükçe içeri giren güneş ısısı azalır.
• Isı ve güneş kontrolünü birlikte sunan camlar: Hem düşük Ug hem düşük g değeri sağlar. Güneye ve batıya bakan geniş cepheler için özellikle uygundur.

Kaplamaların görünür ışık geçirgenliği ve dışarıdan görünüşü (yansıma, renk tonu) üründen ürüne değişir. Cam seçerken cam üreticisinin Ug, g ve ışık geçirgenliği değerlerini birlikte değerlendirin. Bu değerlerin nasıl okunacağını Uf, Ug, Uw rehberimizde anlattık.

Gaz dolgu ve kenar çıtası

Cam arası boşluğun argon gazıyla doldurulması, kuru havaya göre ısı iletimini azaltır. Boşluğun genişliği de önemlidir: çok dar boşluk yalıtımı düşürür, belirli bir genişlikten sonra ise ek fayda azalır.

Camları birbirinden ayıran kenar çıtası da pencere performansını etkiler. Geleneksel alüminyum çıtalar cam kenarında bir ısı köprüsü oluşturur. "Sıcak kenar" (warm edge) olarak adlandırılan düşük iletkenlikli çıtalar, cam kenarındaki ısı kaybını ve kışın cam kenarında görülen yoğuşmayı azaltır.

Güvenlik ve akustik camlar

• Temperli cam: Isıl işlemle dayanımı artırılmış camdır; kırıldığında küçük, keskin olmayan parçalara ayrılır.
• Lamine cam: İki cam levhanın arasına yerleştirilen bir ara film ile birleştirilir. Kırılsa bile parçalar filme yapışık kalır. Yere kadar inen camlarda, yüksek katlarda, çocuk odalarında ve güvenlik gereken cephelerde tercih edilir.
• Akustik cam: Farklı kalınlıkta camlar ve ses sönümleyici ara filmlerle ses yalıtımı artırılır. Ana yol, havalimanı veya sanayi bölgesi yakınındaki yapılarda fark yaratır.

Bu camlar ısıcam ünitesinin bir katmanı olarak kullanılabilir; ancak toplam kalınlık ve ağırlık arttığı için seri seçimi buna göre yapılmalıdır.

Hangi cam hangi seriye sığar?

Ürün sayfalarımızda verilen cam kapasiteleri şöyledir:

Pratikte bu şu anlama gelir:

• 24 mm: Klasik 4+16+4 çift ısıcam. Kaplamalı ve gaz dolgulu versiyonlarıyla ekonomik ve yeterli bir çözüm.
• 36 mm: Üçlü cam kombinasyonlarına (örneğin 4+12+4+12+4) ya da daha kalın çift cam ve lamine cam seçeneklerine imkân verir.
• 44 mm: Daha geniş boşluklu üçlü camlar, lamine güvenlik camı veya akustik cam içeren kombinasyonlar için alan açar. Highline serisinde ürün sayfasında 20, 24, 32 ve 44 mm cam uygulama seçenekleri belirtilmiştir.

Kesin cam kombinasyonu; kanat ölçüsü, cam ağırlığı ve kullanılacak cam çıtası ile birlikte belirlenmelidir. Bunun için bayinizin ve teknik katalogun yönlendirmesini izleyin.

İklime göre öneriler

• Kıyı kentleri (Mersin, Antalya, İskenderun): Isı ve güneş kontrol kaplamalı çift cam; güneye bakan geniş camlarda düşük g değeri.
• Sıcak ova kentleri (Adana, Osmaniye ova kesimi): Güneş kontrolü güçlü, low-e kaplamalı çift cam veya üçlü cam.
• Kışı soğuk iç kesimler (Kahramanmaraş'ın kuzeyi, Gaziantep, Adıyaman): Low-e kaplamalı, gaz dolgulu üçlü cam ve 80 mm seri.
• Gürültülü caddeler: Akustik veya asimetrik kalınlıklı cam ve 3 contalı sistem.

Akdeniz'e özgü diğer konuları Akdeniz iklimi için PVC pencere yazımızda ele aldık.

Teklif alırken sorulacaklar

1. Cam kombinasyonu nedir (cam kalınlıkları ve boşluk genişliği)?
2. Hangi yüzeyde, hangi kaplama var? Ug ve g değerleri nedir?
3. Boşlukta gaz dolgu var mı?
4. Kenar çıtası alüminyum mu, sıcak kenar mı?
5. Güvenlik gereken camlarda lamine veya temperli cam kullanılıyor mu?

Doğru cam seçimi, profilin potansiyelini tam olarak kullanmanın yoludur. Projeniz için profil ve camı birlikte planlamak üzere size en yakın Çukurova Profil bayisini bulun.
